НАВИГАТОР — инжиниринговая компания, выполняющая полный цикл работ по проектированию, сборке и поставке электрощитового оборудования (НКУ) для промышленных предприятий. Мы изготавливаем шкафы управления и распределительные щиты под любые задачи: распределение энергии, управление, автоматизация и защита оборудования. Работаем в РФ, СНГ.
Наше предназначение — быть надёжным партнёром для наших клиентов на территории России и СНГ, предлагая уникальные решения, повышающие производительность, безопасность и конкурентоспособность их бизнеса.
Мы предлагаем:
Мы изготавливаем низковольтные комплектные устройства (НКУ) 0,4 кВ для промышленных и технологических объектов:
-
Вводно-распределительные устройства (ВРУ)
-
Главные распределительные щиты (ГРЩ)
-
Щиты станций управления классической компоновки
-
Щиты станций управления с выкатными модулями
-
Щиты автоматизации и управления (шкафы управления для PLC/SCADA)
Каждый шкаф проходит полный цикл: проектирование → подбор комплектующих → сборка → электрические испытания → покрытие и маркировка → упаковка и отгрузка → монтаж на производстве → пуско-наладка.

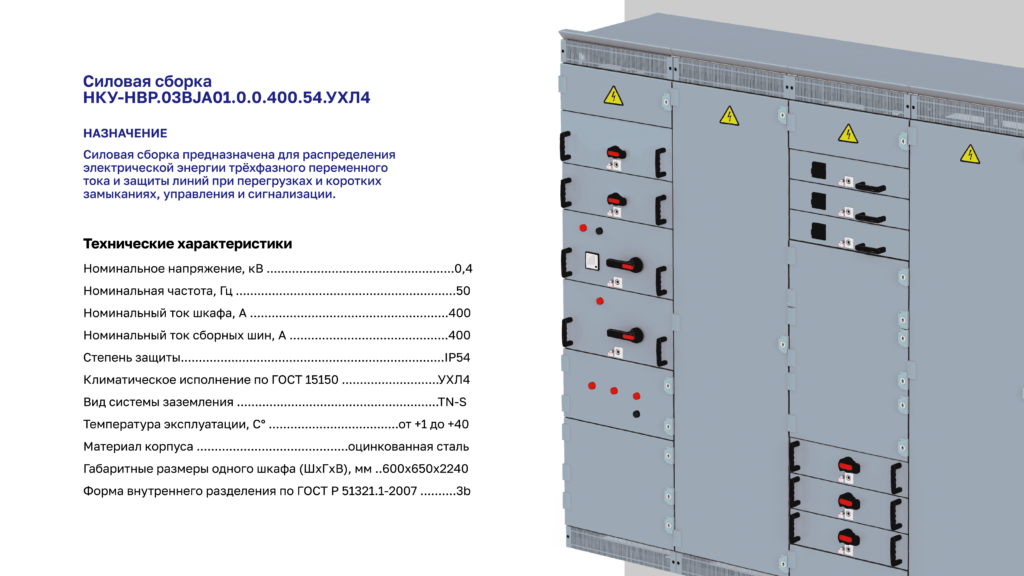

Технический пример: силовая сборка НКУ-НВР.03BJA01.0.0.400.54.УХЛ4
Силовая сборка для распределения трехфазной энергии, защиты и сигнализации.
-
Номинальное напряжение: 0,4 кВ
-
Номинальная частота: 50 Гц
-
Номинальный ток шкафа: 400 А
-
Номинальный ток сборных шин: 400 А
-
Степень защиты: IP54
-
Климатическое исполнение: по ГОСТ 15150 — УХЛ4
-
Система заземления: TN-S
-
Температура эксплуатации: от +1°С до +40°С
-
Материал корпуса: оцинкованная сталь
-
Габариты (Ш×Г×В), мм: 600×650×2240
-
Внутреннее разделение: по ГОСТ Р 51321.1-2007 (тип 3b)
Примечание: конечная спецификация согласуется после проектного этапа и технического задания (ТЗ).
Этапы работ:
-
Технический аудит и ТЗ — обследование объекта, подбор схем и расчет емкостей.
-
Проектирование НКУ — электрические схемы, чертежи, состав спецификации.
-
Согласование комплектации — выбор аппаратов (автоматы, рубильники, реле, КМ, модульные компоненты).
-
Изготовление и сборка — монтаж по схеме, прокладка шин, клеммников, кабельных вводов.
-
Испытания и проверки — измерения сопротивления изоляции, проверка токов утечки, функциональные тесты, возможно — FAT.
-
Покрытие и маркировка — стойкая маркировка, антикоррозионная обработка при необходимости.
-
Доставка и монтаж на объекте — шеф-монтаж и помощь при подключении.
-
Пусконаладка и сдача в эксплуатацию — проверка под нагрузкой, настройка защиты и автоматик.
-
Сервис и ТО — гарантийное и постгарантийное обслуживание, калибровка, замена узлов.
Преимущества наших шкафов и НКУ
-
Производство по требованиям ГОСТ и международным стандартам.
-
Полный цикл: проект → изготовление → испытания → ПНР → сервис.
-
Индивидуальные решения: от типовых щитов до сложных выкатных модулей и систем автоматики.
-
Высокая степень защиты (IP54 и выше) и климатические исполнения для сложных условий.
-
Прозрачная спецификация и сроки поставки — гарантия выполнения обязательств.
Где применяются наши НКУ
-
Промышленные производства (пищевая промышленность, химия, металлургия)
-
Энергетика и ТЭЦ
-
Нефтегазовая и нефтепереработка
-
Автомобилестроение и машиностроение
-
Объекты гражданского и коммерческого назначения
-
Малые производства и автоматизированные линии
Документы и тестирование
К каждому шкафу прилагаются: комплект конструкторской документации, электрические схемы, протоколы испытаний, паспорта оборудования и гарантийные талоны.
Ответы на частые вопросы:
Сколько стоит изготовление электрощитового оборудования (цена НКУ)?
Предоставляете ли вы испытания и протоколы для щитового оборудования?
Делаете ли вы шеф-монтаж, пусконаладку и обслуживание электрощитов?
Еще мы работаем со следующим оборудованием:
